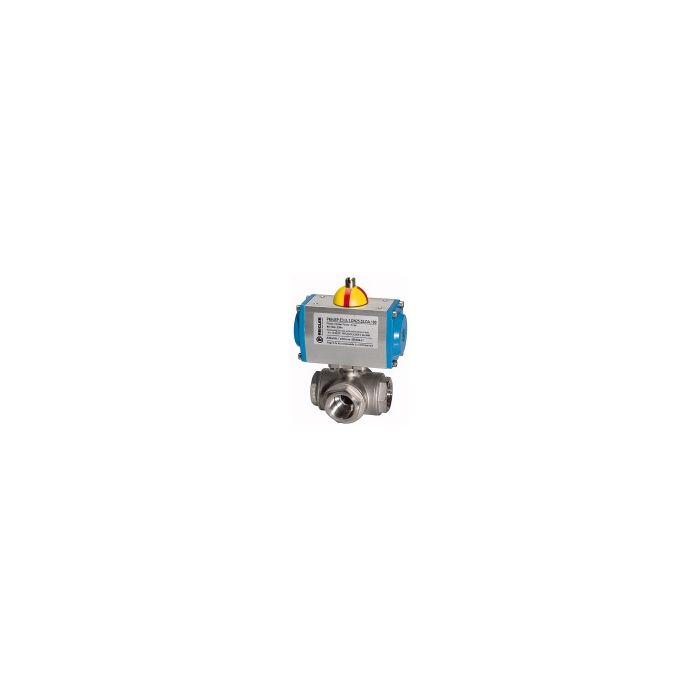

Edelstahlkugelhahn, 3-Wege, mit Stellantrieb einfachwirkend, L-Bohrung Gewinde Rp 1 Stellung L 1

Produktdetails

3-Wege-Hahn, reduzierter Durchgang

Richtlinien:

ATEX

Ventiladapter:

nach NAMUR

Gewinde Rp:

1

Weitere Angaben:

Datenblatt 11-37 / Bedienungsanleitung 17-19

Material:

Aluminium eloxiert

Drehwinkel:

90°

Dichtmaterial:

PTFE / FKM

DN:

25

L:

90

A:

161

D:

28,5

Betriebstemperatur:

-20 °C bis +70 °C

Genormte Schnittstellen:

Verbindungsstelle Antrieb/Armatur: / vier bzw. acht Innengewinde im Antriebsgehäuse nach EN ISO 5211 / Verbindungsstelle Antrieb/Steuerventil: / nach NAMUR bzw. VDI/VDE 3845 / Verbindungsstelle Antrieb/Signalgerät: / nach VDI/VDE 3845 (NAMUR)

Material:

Edelstahl 1.4401, mit ISO-Flanschplatte

Dichtmaterial:

NBR

Stellung:

L 1

Steuerdruck:

5,5 bar

B:

174,5

Antrieb:

Bauart:

pneumatischer Schwenkantrieb in doppelt- oder einfachwirkender Ausführung und integriertem Stellungsanzeiger

Betriebsdruck:

max. 63 bar (abhängig von Temperatur und Nennweite)

SW:

41

Kugelhahn:

:

BAA271001:

4047322076982

BAA059001:

350.634-L1

BAA316001:

350.634-L1
