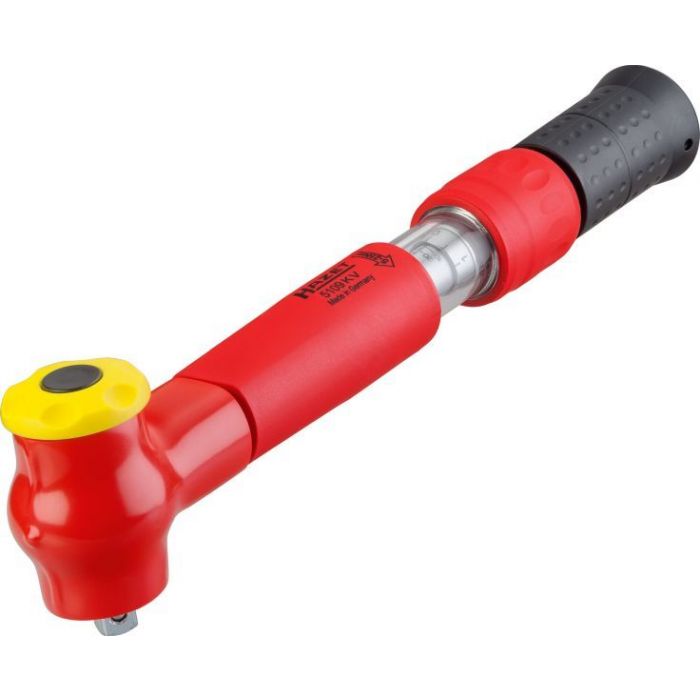

HAZET Drehmomentschlüssel 5109KV

Details

Anzahl Zähne (Ratschenmechanismus)

24

Anziehwinkel [Grad]

15

Werkzeugisolation

VDE

Länge [mm]

305

DIN/ISO

DIN EN ISO, 6789-2:2017, DIN 3120, ISO 1174-1, IEC 60900:2018

maximales Anzugsdrehmoment (+5 Nm) [Nm]

25

Anzugsdrehmoment [Nm]

5

Skalenteilung [Nm]

0,5

Auslösegenauigkeit ± [%]

4

min. Betätigungskraft [kg]

2,1

max. Betätigungskraft [kg]

11

Zusätzliche Informationen

EAN

4000896235445

Kurzinformation

HAZET Drehmomentschlüssel ∙ schutzisoliert 5109KV ∙
Drehmomentbereich min-max: 5 – 25 Nm ∙ Genauigkeit: 4% ∙ 3/8
Zoll (10 mm) Vierkant massiv ∙ Länge: 305 mm

Allgemeine Information

•Kalibrierbar

•Lange Lebensdauer / hohe Genauigkeit

•Möglichkeit der:

•Demontage

•Reparatur (im Bedarfsfall)

•Montage

•Justierung

•Kalibrierung



•Hinweis: Justierung, mögliche Reparaturen mit Demontag /
Montage der KV Drehmomentschlüssel nur im HAZET
Service-Center

•Geeignet für Prüfmittelüberwachung

•Nachhaltig und umweltschonend

•Sicher:

•Haptisch (Kurzwegauslösung)

•Akustisch (Knickelement)



•Rechts- / Linksauslösung durch Umsteck-Vierkant,
dadurch Anziehen mit eingestelltem Drehmoment sowohl nach
rechts als auch nach links innerhalb der angegebenen
Genauigkeit

•Geringes Gewicht für gute Handhabung und ermüdungsfreies
Arbeiten


Produkt-Designmerkmale

•Schlankes Design unter strenger Einhaltung der
erforderlichen Isolierfaktoren (Materialstärke /
Überlappungen)

•Geschmeidige Übergänge an Schalt- und Bewegungsteilen mit
ergonomischem Griffdesign und klarer Kalibriernut

•Einheitliche Optik auch bei Verwendung weiterer Bauteile
(z.B. rote isolierte Steckschlüsseleinsätze)

•Farblich ansprechende Gestaltung des Gehäuses und Kopfes
mit Signalfarben Rot / Gelb

•Griff in Schwarz zur farblichen Abgrenzung und gegen zu
schnelle optische Verschmutzung

•Vermeidung von überstehenden, störenden Teilen (z.B.
Umschalthebel)

ACHTUNG:
Reparaturen dürfen nur durch das HAZET Service-Center
ausgeführt werden, da nachfolgend eine 10.000 Volt
Stückprüfung nach IEC 60900 erfolgen muss

•DIN EN ISO 6789-2:2017, DIN 3120, ISO 1174-1, IEC
60900:2018

•Made in Germany

•Abtrieb: 3/8 Zoll (10 mm) Vierkant massiv

•Abmessungen / Länge: 305 mm

•VDE Schutzisolierung bis 1000V

•Für Handbetätigung

•Drehmomentbereich min-max: 5 – 25 Nm

•Genauigkeit: 4 %

•Skaleneinteilung (Nm): 0.5 Nm

•Betätigungskraft min.-max. kg: 2.1 – 11.0 kg

•Anzahl Zähne: 24 (Betätigungswinkel 15°)

•Kein Zurückdrehen mehr: bei den HAZET Drehmomentschlüsseln
der 5000er- und 6000er-Baureihe wurde in
Langzeit-Dauertests nachgewiesen, dass ein Zurückdrehen
auf den kleinsten Skalenwert nicht erforderlich ist
