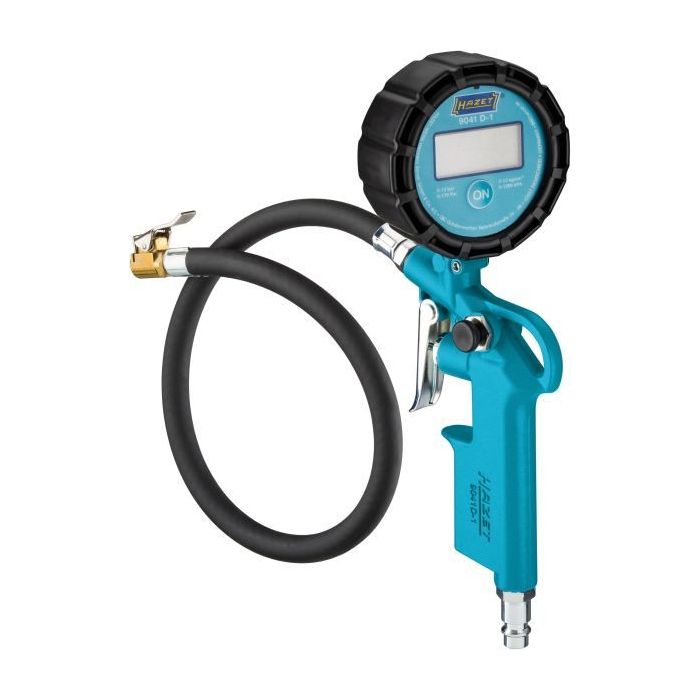

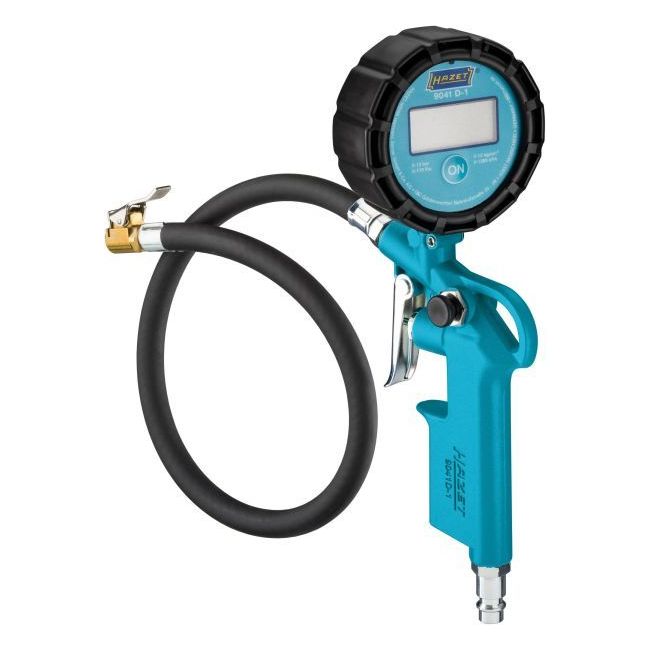

HAZET Druckluftreifenprüfer/-füller 9041D-1

Details

Nennweite [mm]

7,2

Luftanschlussgewinde

12,91 (1/4")

Gewindeart

Innengewinde

Nettogewicht [g]

385

Nettogewicht [kg]

0,39

Zusätzliche Informationen

EAN

4000896212378

Kurzinformation

HAZET Reifenfüll-Messgerät ∙ digital 9041D-1

Allgemeine Information

Anwendung:
Befüllen von Reifen und Prüfen des Luftdrucks

•Einfache und optimale Ablesbarkeit auch unter schlechten
Lichtverhältnissen

•Spezielle Gummi-Ummantelung schützt Manometer vor leichten
Stößen

•Handgriff mit Betätigungshebel zum Füllen sowie
Entlüfterknopf für Einhandbedienung

•Schlauch mit integriertem Momentstecknippel

•In den Griff integrierte Aufhängevorrichtung

•Manometer-Messbereich: 0 – 12 bar, Teilung: 0,01 bar

•Messtoleranz: ±1%

•Blaue Beleuchtung des Displays

•Flexibler Schlauch, Länge: 400 mm

•Manometer-Durchmesser: 63 mm

•Geräteabmessungen 262 x 105 x 40 mm

•Anzeige umschaltbar zwischen bar / PSI / Kg/cm2

•Max. Druck: 12 bar

•Stromversorgung: 2 x 1,5 V Lithium-Batterien Typ AAA

•Luftanschluss Einlass: Innengewinde 12,91 mm (1/4″)

•Kupplungsstecker: integriert, Nennweite 7,2

•Netto-Gewicht (kg): 0.39 kg

•Temperaturbereich: -20°C – 50°C
