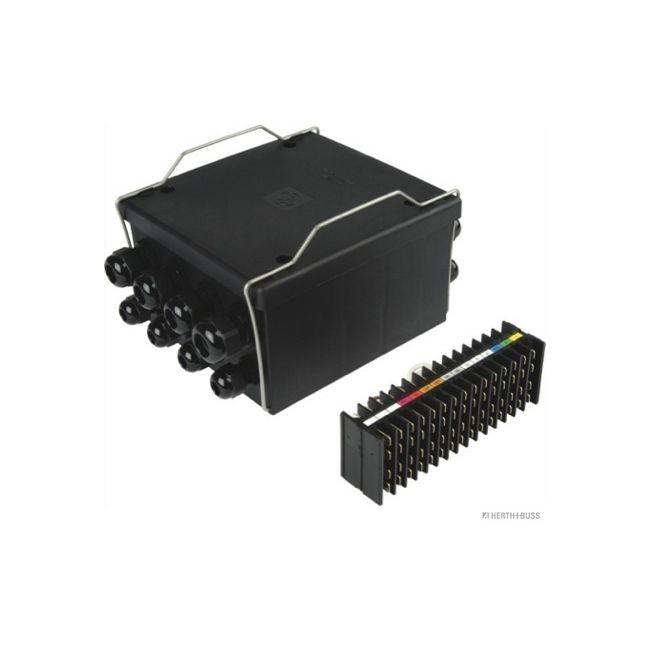

Herth+Buss Elparts Kabelverbindungsdose 50290322

Details

Anzahl der Steckkontakte

16

Anschlussanzahl

112

Anschlusstechnik

8x4+4x8+2x14+1x20

Montageart

Flachsteckanschluss

Anzahl der Bohrungen

4

Bohrungsdurchmesser [mm]

5,5

Zulassungsart

ADR/GGVS-geprüft

Material

PA (Polyamid)

Schutzart (IP-Code)

IP 69K

Gehäusetyp

Gehäuse mit Kunststoff-Deckel

Ergänzungsartikel/Ergänzende Info

mit Dichtungen

Anzahl d. Ein-/Ausgänge

16

Abstand der Befestigungsbohrungen 1 [mm]

110

Abstand der Befestigungsbohrungen 2 [mm]

65

Steckbreite [mm]

6,3

Breite [mm]

167

Höhe [mm]

99

Tiefe [mm]

157

Bauteilkennzeichen-Nr.

TÜV (TÜ.EGG.028-96)

Anschlussgewinde 1

10 x PG09

Anschlussgewinde 2

5 x PG13,5

Anschlussgewinde 3

1 x PG16

SVHC

Keine SVHC Substanzen vorhanden!

Zusätzliche Informationen

EAN

4026736022921

Technische Information

Unser modulares Anhängerverkabelungssystem für 24 V
ist aus bewährten Komponenten aufgebaut und ermöglicht
eine kostengünstige und sichere Komplettverdrahtung
der Lichtanlage von Anhängern und Aufliegern. Das
System ist in punkto Dichtigkeit und
Vibrationsfestigkeit für den harten Einsatz von
Nutzfahrzeugen ausgelegt. Wegen der vorverkabelten und
farbkodierten Module ist die elektrische Installation
leicht und schnell auszuführen. Für dieses System
sprechen die Reparaturfreundlichkeit durch Verwendung
von Flachsteckern und die konventionelle Verdrahtung
anstelle von Systemsteckern.
