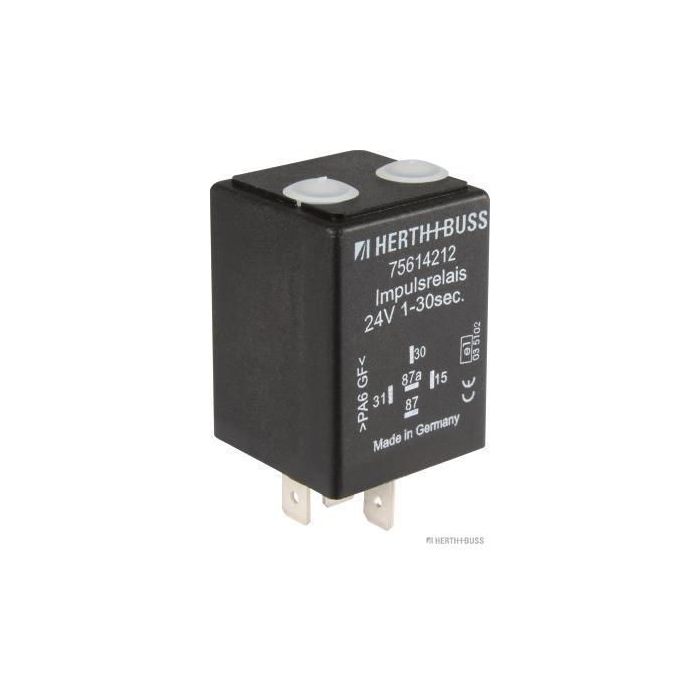

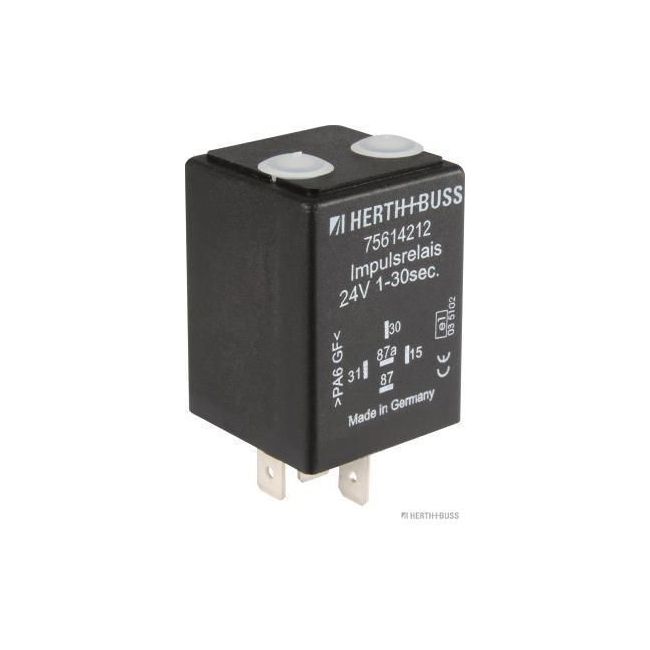

Herth+Buss Elparts Relais, Arbeitsstrom 75614212

Details

Nennspannung [V]

24

Stromstärke [A]

10

Anschlusstechnik

5 x 6,3 mm

Breite [mm]

30

Höhe [mm]

40

Tiefe [mm]

30

Schutzart (IP-Code)

IP 54

Temperaturbereich von [°C]

-40

Temperaturbereich bis [°C]

+85

Anschluss/Klemme

Versorgungsklemme 30

Einstellbereich von [s]

1

Einstellbereich bis [s]

30

SVHC

Keine SVHC Substanzen vorhanden!

Zusätzliche Informationen

EAN

4026736133382

Technische Information

Einstellbare Impulsrelais werden eingesetzt, wenn
Verbraucher für einen zeitlich definierten Bereich ein-
oder ausgeschaltet werden sollen. Zur Auswahl stehen
standardmäßig fünf Zeitbereiche (auf Anfrage).
Innerhalb des gewählten Zeitbereichs kann die
Impulszeit via Poti geändert werden.

Schaltbild: An Klemme 30 wird Betriebsspannung
angelegt. Wird an Klemme 15 die Spannung angelegt,
zieht das Relais unmittelbar für die eingestellte Zeit
an und fällt danach wieder ab. Die genaue Impulslänge
kann mit dem Poti innerhalb des gegebenen
Zeitintervalls eingestellt werden.
