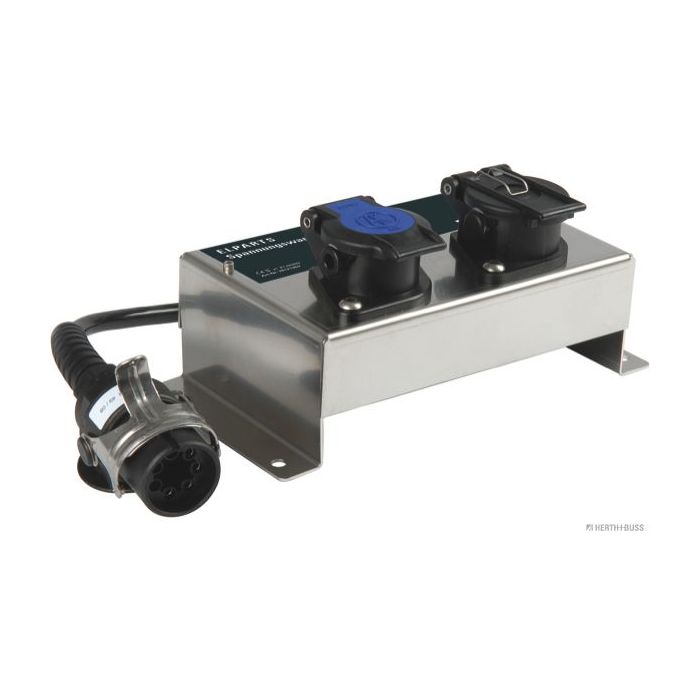

Herth+Buss Elparts Spannungswandler 76121353

Details

Nennleistung [W]

240

Stromstärke [A]

10

Wirkungsgrad [%]

80

Montageart

Anbau

Kabellänge [mm]

400

Breite [mm]

300

Höhe [mm]

90

Tiefe [mm]

150

Gewicht [kg]

3

Anzahl d. Ein-/Ausgänge

5

Lochabstand 1/Lochabstand 2

110 mm/ 280 mm

DIN/ISO

7638

Prüfzeichen

e1-023022

Schutzart (IP-Code)

IP 65

Brems-/Fahrdynamik

für Fahrzeuge mit ABS, für Fahrzeuge mit EBS

Ausgangsspannung [V]

24

Eingangsspannung von [V]

12

Eingangsspannung bis [V]

24

SVHC

Keine SVHC Substanzen vorhanden!

Zusätzliche Informationen

EAN

4026736345631

Technische Information

Der ABS-Converter sollte an einem geeigneten Ort
montiert werden. Der Wandler ist wasserdicht und in
den Träger montiert. Der Montageort muss in der Nähe
der Original-24-V-ABS-Anhängersteckdose liegen, sodass
das Kabel die Dose erreicht. Der Träger muss so
montiert werden, dass die Deckelscharniere der Dose
oben liegen. Wenn der Wandler nicht mit dem Anhänger
verbunden ist, muss der Stecker in die Parkdose
gesteckt sein, um Verschmutzungen zu vermeiden. Der
Wandler ist gebrauchsfertig mit Parkdose in einem
Edelstahl Rack eingebaut. Nur für die Montage am
Anhänger geeignet. Die Pins 6 und 7 (CANBus) sind
unbestückt. Der Wandler ist nur auf der Anhängerseite
verwendbar. Bei Verwendung am Zugfahrzeug ist der
Wandler wirkungslos.

• hohe Leistung für zusätzliche Funktionen wie EBS und
Niveau-Regulierung
• Die Funktion des Infomoduls bleibt erhalten.
• aktiver Verpolschutz ohne Kurzschlusswirkung
• Überlastschutz
• polungsunabhängige Rückspannungsfestigkeit

• Einbauanleitung
