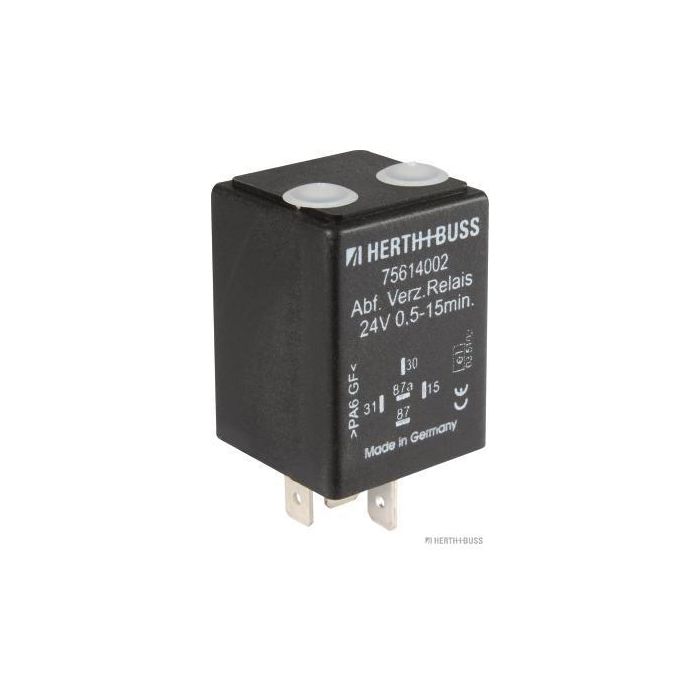

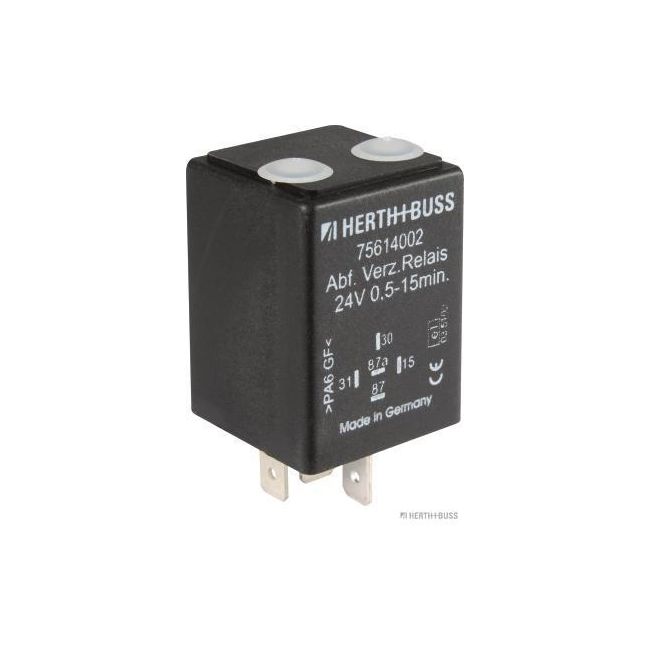

Herth+Buss Elparts Zeitrelais 75614002

Details

Nennspannung [V]

24

Stromstärke [A]

10

Ergänzungsartikel/Ergänzende Info 2

abfallverzögert, mit Diode

Anzahl der Steckkontakte

5

Anschlusstechnik

5 x 6,3 mm

Breite [mm]

30

Höhe [mm]

40

Tiefe [mm]

30

Schutzart (IP-Code)

IP 54

Temperaturbereich von [°C]

-40

Temperaturbereich bis [°C]

+85

Steckerausführung

Flachstecker

Einstellbereich von [s]

30

Einstellbereich bis [s]

900

Anzahl der Dioden

2

SVHC

Keine SVHC Substanzen vorhanden!

Zusätzliche Informationen

EAN

4026736138202

Technische Information

Bei einstellbaren, abfallverzögerten Zeitrelais kann
die genaue Verzögerungszeit via Poti innerhalb des
gewählten Zeitbereichs eingestellt werden. Zur Auswahl
stehen standardmäßig fünf Zeitbereiche.
Funktion:
Betriebsspannung an Klemme 30. Spannung an Klemme 15
bedeutet, das Relais zieht unmittelbar an. Eine
Wegnahme der Spannung an Klemme 15 bedeutet, das
Relais fällt nach Ablauf der eingestellten Zeit ab.
Bei Zeitrelais mit Dioden verbraucht das Relais durch
die Diodenbeschaltung nach dem Abfallen keinen
Ruhestrom.
Anwendungen:
Lüfternachlauf, verzögertes Abschalten von
Beleuchtungen
