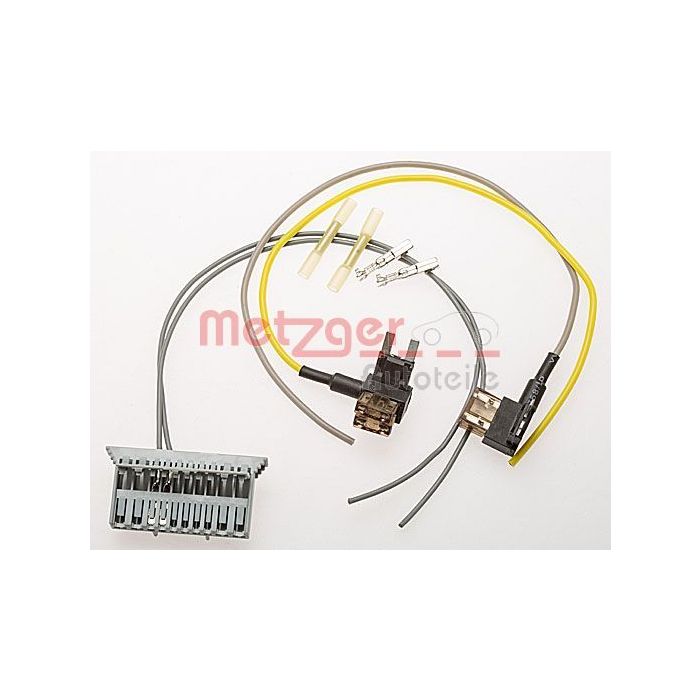

METZGER Kabelreparatursatz, Zentralelektrik 2322017

Details

Einbauposition

Relais-/Sicherungskasten

Ergänzungsartikel/Ergänzende Info 2

mit Sicherung

Kabellänge [mm]

250

Anzahl der Leitungen

2

alternativer Reparatursatz

2322001

Zusätzliche Informationen

EAN

4250032709846

Montage Information

Im grauen Steckergehäuse überhitzen die Kabelanschlüsse in
der Kammer 7 und 8 und zerstören das Steckergehäuse und die
Spannungsversorgungsleitungen.
Den zerstörten Teil des Spannungsversorgungsleitung für
Kammer 7 abschneiden und abisolieren. Mit dem Crimp
Verbinder eine Y-Verbindung herstellen zwischen der
gekürzten Spannungsversorgungsleitung mit dem neuen grauen
Kabel für das Steckergehäuse und zusätzlich mit einem Kabel
mit Sicherungsstecker (Farbe gelb oder grau)! Der neue
Sicherungsstecker ersetzt die Sicherung im Steckplatz F13.
Für die Spannungsversorgungsleitung der Kammer 8 ebenfalls
eine Y-Verbindung herstellen. Das Kabel mit dem
Sicherungsstecker ersetzt die Sicherung im Steckplatz F12.
